（一）功能描述

1、 參數設定顯示

7寸LCD（800*480）、四線電阻觸摸屏。

2、 傳感器

3、 繼電器

8路。

4、 互聯網傳輸模塊

1路串口，GPRS+GPS。

5、 ZIGBEE組網模塊

1路串口。

（二）開發工具

畫面采用組態軟件開發，界面全部采用組態方式，無需復雜編程。

塔吊圖元對象及屬性：

（三）主板

采用2款標準產品組合即可實現需求，現有標準產品技術參數如下：

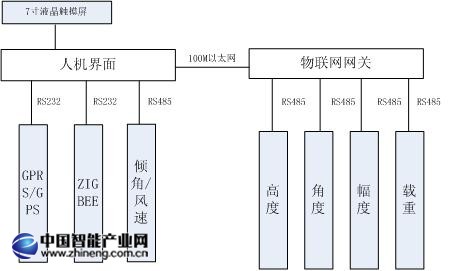

系統結構示意圖：

物聯網網關4路串口采集高度、角度、幅度、載重信號。

人機界面1路RS485采集傾角和風速信號。

人機界面1路RS232與GPRS/GPS模塊通訊。

人機界面1路RS232與ZIGBEE模塊通訊。

人機界面與物聯網網關之間通過100M以太網通訊，將物聯網網關采集到的數據及時發送到人機界面。
