項目背景

隨著醫療保障制度的完善以及人們對健康的重視，操作簡便而又功能多樣的醫療器械開始在各種醫療機構廣泛推廣，它不僅能夠及時發現病情，而且操作方便簡易，對改善醫療條件，提升國民身體健康狀況起到了重要的作用。

系統介紹

血液分析儀涉及光學、精密機械、自動控制、電子電路、熱工學、生物化學、分析化學等學科，且要求高精度、高可靠性，是一個十分復雜的系統是醫院臨床檢驗應用非常廣泛的儀器之一，承擔著臨床檢驗的大部分常規工作，它通過對血液分析來測定各種指標,可以對人體各個器官作出評估，幫助診斷疾病，在臨床檢驗中發揮著重要的作用。

客戶需求

隨著科學技術的發展以及臨床醫學的不斷完善，臨床工作對血液分析儀提出了新的要求，更加方便、靈活、穩定和高效率的現代化血液分析儀成為血液分析儀廠商追求的目標。

1、 接口豐富

血液分析儀需要連接多種外接設備，包括信號采集、結果顯示、存儲、打印的各種部件，沒有多樣的接口難以應對靈活的系統功能需要以及多樣的系統擴展。

2、檢測速度

檢驗的速度不僅關系到醫療機構的優質快速服務，還直接影響臨床診斷，而系統快速的檢測必然要求內部控制器性能優良，處理能力強勁。

3、操作便捷

其中不僅包括人性化的操作界面，還有互聯網功能以支持系統數據的管理、分析

4、尺寸小、低功耗

血液分析儀需要在系統內集成復雜多樣的部件，加上醫療環境對于系統小體積、環保的要求，要求控制主板體積小巧、功耗低、穩定性強。

解決方案

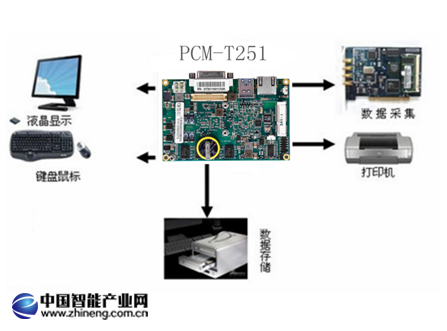

PCM-T251是一款在110mm×72mm尺寸上開發的超低功耗全功能嵌入式工業主板，采用AMD G系列CPU。AMD LX700內建圖形控制器，采用顯存與系統內存共享內存技術，支持DVI+LVDS（18或24位），同時使用實現同步雙顯，滿足血液分析儀多樣的現實需求。還為用戶提供了4個RS232（3線）和1個RS485、一個mSATA接口、一個10/100/1000M自適應以太網絡接口、一個供擴展的mPCIe接口，為血液分析儀提供一個功能強大的嵌入式平臺。

主板采用超低功耗的處理器芯片，超寬工作范圍-20℃~75℃(可選-40℃~80℃)，保證血液分析儀長期穩定無故障與性。PCM-T251以其超強的系統功能、穩定性、兼容性，在血液分析儀等醫療儀器的應用中有突出表現。

系統原理

血液分析儀通過對血液的分析來測定各種指標：如轉氨酶、血紅蛋白、白蛋白、總蛋白、膽固醇、葡萄糖等。結合其他臨床資料，進行綜合分析，可以幫助診斷疾病，對器官功能做出評價，鑒別并發因子以及決定今后治療的基準等。血液分析儀首先利用各種生物傳感器把生化反應轉變成電信號，生化分析儀監測和處理電信號變化，進行全面的分析，并將結果顯示、打印、存儲以及發送到上一級管理系統。

系統結構

目前的血液分析儀基本上都是模仿手工操作的過程，把分析過程中的取樣、加試劑、混勻、保溫反應、檢測、結果計算和顯示以及清洗等步驟進行自動化操作，其結構也根據工作過程分為以下幾個部分：

1、樣品器：一般有樣品放置、運輸和分配裝置。

2、取樣裝置：包括稀釋器、取樣探針和輸送樣品和試劑的管道等。

3、反應系統：一般起比色皿（管）的作用。

4、清洗系統：不僅能夠保持清潔還為化學反應提供恒定的溫度。

5、檢測器：如比色計、分光光度計、電化學測定儀等。

6、控制系統：是分析儀的大腦部分，具有程控操作、故障診斷、多種數據處理和儲存等強大功能，使用者可通過鍵盤對儀器下達命令，同時電腦還能接受從各部件反饋來的信號，并作出相應的反應，對異常情況發出指定的報警信號。分析軟件和分析結果一般存儲在其中，方便數據上傳、分析。

7、打印機：可打印檢驗報告單。

8、顯示：可查看當前儀器工作狀態、分析結果等。

應用效果

PCM-T251功耗低、尺寸小，采用無風扇設計，支持COM、USB，支持mPCIe擴展，滿足多種顯示需求，在眾多血液分析儀的實際應用中性能穩定，擴展、升級方便，維護簡單。
