1 IPRAN政企承載方案背景

運營商政企專線業務經過多年的發展，在大客戶專線領域已經樹立了高品質的品牌形象。但是隨著視頻業務、云業務等企業專線綜合業務需求的發展，運營商政企專線業務越來越顯現出對高帶寬需求，傳統的政企專線承載方案MSTP已經無法適應帶寬不斷增長的需求。因此需要考慮采用一種高可靠、可運維管理、高帶寬、高性價比的網絡承載方案來滿足政企專線的需求。在傳輸技術IP化的趨勢下，IPRAN技術成為了政企專線業務高帶寬升級的最佳技術選擇。

目前運營商已部署的IPRAN網絡主要用于LTE基站回傳業務。面向政企承載，需要新建或者部分新建設備以滿足高帶寬政企專線業務的發展需求。下面將就IPRAN承載政企專線業務的應用場景和詳細方案進行描述。

2 IPRAN面向政企承載的業務場景

在初期，最迫切的需求是將IPRAN政企專線承載網定位在高帶寬以太專線業務承載網，滿足10M及以上的以太專線客戶需求，最主要承載二層VPN專線接入業務。

2.1 地市內政企專線場景

地市內政企專線需求為點到點二層專線。即用戶通過CPE設備接入專線網絡，通過地市內的承載網二層專線連接到對端CPE設備。需求場景組網模式如下：

其中CPE設備部署在客戶側，設備要求功能簡單，統一納入IPRAN網管，實現業務端到端快速開通，網絡質量端到端可監測，網絡管理端到端可維護。

2.2 非跨域省內政企專線場景

省內專線需求為點到點二層專線。即用戶通過CPE設備接入專線網絡，通過跨地市的承載網二層專線連接到另一地市的對端CPE設備。需求場景組網模式如下：

其中IPRAN省干網一般采用地市ER與省級ER直連模式。

其中CPE設備部署在客戶側，設備要求功能簡單，統一納入IPRAN網管，實現業務端到端快速開通，網絡質量端到端可監測，網絡管理端到端可維護。

3 IPRAN政企專線承載方案

3.1 地市內政企專線承載方案

IPRAN網絡承載同一地市內的政企點到點二層專線業務的典型組網拓?fù)淙缦拢?/p>

CPE設備為部署在客戶側的IPRAN設備，其他設備定義與現有IPRAN設備檔次定義一致。由于CPE設備部署在客戶側，要求設備功能簡單，便于部署。在重要的客戶局點，可以考慮CPE設備雙上聯到不同A2。

組網業務部署方案配置多段pw實現點到點二層專線業務，并且配置主備兩條端到端的pw實現二層專線的備份，通過部署端到端的BFD快速檢測端到端的專線業務，實現端到端pw的快速倒換，以保障大客戶二層專線業務50ms倒換完成。詳細部署方案如下圖：

大客戶專線業務以B 設備為界，接入環與核心層采用不同的IGP路由進程。B以上骨干采用ISIS，B以下接入環采用OSPF。二層業務端到端配置5段pw分別為：CPE到A2采用靜態pw，A2到B采用動態pw，B到對端B采用動態pw，B到A2采用動態pw，A2到CPE采用靜態pw，A2和B屬于跨pw節點需要實現pw粘貼。全網端到端兩條主備pw，并且配置CPE到對端CPE的端到端bfd for 多段pw，一旦主pw上發生設備、鏈路等故障，端到端pw全部切換到備份pw上，保障50ms內快速檢測并故障切換。

3.2 非跨域省內政企專線承載方案

IPRAN網絡承載非跨域省內政企點到點二層專線業務的典型組網拓?fù)淙缦拢?/p>

其中CPE設備的定義和連接方式與地市內政企專線承載方案一致。

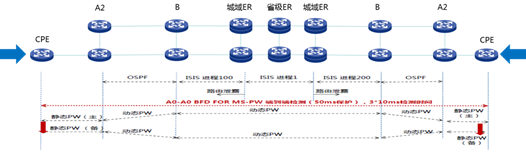

組網業務部署方案配置多段pw實現點到點二層專線業務，并且配置主備兩條端到端的pw實現二層專線的備份，通過部署端到端的BFD快速檢測端到端的專線業務，實現端到端pw的快速倒換，以保障大客戶二層專線業務50ms倒換完成。詳細部署方案如下圖：

大客戶專線業務以B 設備為界，接入環與核心層采用不同的IGP路由進程。B以上骨干采用ISIS，B以下接入環采用OSPF。類似地市政企專線承載方案，不同之處在于每個城域ER增加一個子接口，加入省會ISIS進程。城域ER在地市ISIS進程中引入省會ISIS進程的32位主機路由（loopback口）和網管路由，在省會ISIS進程中引入地市ISIS進程的32位主機路由。各地市B設備有全省設備的32位主機路由，B設備間可生成LSP隧道，實現端到端PW業務互通。二層業務與同一地市政企二層專線業務配置類似，端到端配置5段pw分別為：CPE到A2采用靜態pw，A2到B采用動態pw，B到對端B采用動態pw，B到A2采用動態pw，A2到CPE采用靜態pw，A2和B屬于跨pw節點需要實現pw粘貼。全網端到端兩條主備pw，并且配置CPE到對端CPE的端到端bfd for 多段pw，一旦主pw上發生設備、鏈路等故障，端到端pw全部切換到備份pw上，保障50ms內快速檢測并故障切換。
