一、系統概述

隨著工業化的推進，環境污染問題也變得越來越突出，像大氣污染，水污染，土壤污染等等。研越工控機廣泛應用于環境質量檢測和污染源監測等領域,包括水、大氣環境質量、土壤、固體廢棄物、環境噪聲以及一些敏感地區的環境監測。

城市環境監測中心是城市應對污染問題所設立的重要職能機構，目前所涉及的領域有：建設項目環境驗收監測、污染源委托檢測和監督檢測、機動車排放氣監測、環境質量檢測、環境污染事故監測、市內環境監測等等。同時還承擔著突發性環境污染事故的預防以及應對。

在關乎市民飲水健康方面的污染源（水質）監測方面，傳統的監測方法是定期到待機點進行飲用水的抽樣化驗，這樣效率低下、實時性低、采集分布性不廣，對于突發性的污染源無法做有效監測與預防。

二、系統描述 水質污染源監測系統由采樣單元、分析單元、數據采集單元、中心分析控制單元幾個大部分組成，而各個監測點的數據通過網絡匯總到市政環境監測中心站，有效的通過監測中心站對市區的各個污染源進行實時監控。

三、系統要求

滿足監測中心ECU單元的工控機必須具備以下條件：

1）在無故障運行和正常通訊的必備前提下，要求性能中等偏上，以滿足及時處理數據分析、存儲、監控系統正常運行；

2）具備多串口、視頻采集卡的拓展功能，以實現基于RS-485的數據采集點的數據上傳以及部分采集點的視頻監控功能；

3）支持2個1000Mbs自適應傳輸網卡，同時組監測中心的內網以及數據匯總的外網；

4）支持2TB以上的硬盤容量，能對部分視頻監控需求的采集點進行大容量視頻數據的存儲功能；

5）支持至少12路DI/DO，或通過拓展方式實現通過GPIO對部分水質污染源設置閾值，以滿足超過閾值可通過DO進行遠端報警或關閉閘門的動作；

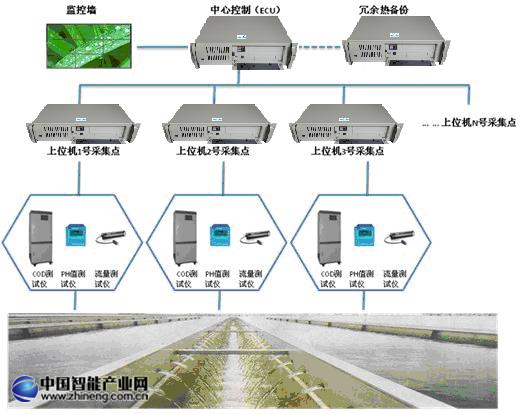

四、系統框圖

五、產品清單及優勢

1）工控機：IPC-8401

2）工控主板：ATX-Q67V2NA

3）多串口通訊采集卡

4）視頻采集卡

5）2TB以上SATA硬盤

6）IO通訊卡

優勢：

1）工業級ATX主板，高性能高穩定性，支持Intel最新的IVY Bridge處理器。

2）經典工業機箱設計，可以滿足上架式機柜需求。

3）多個PCI接口支持，同時支持一個PCI_Ex16顯卡接口。

4）典型設計適用范圍廣，廣泛應用在各類監控產品中。

5）集成了二個10/100/1000Mbps以太網，保證正常通訊。

產品規格：

結構標準： ATX

處理器：支持Intel LGA1155 封裝Intel® Core™ Ivy Bridge/Sandy Bridge CPU

系統芯片集：Intel® Q67

系統內存：提供2 條240Pin DDR3 內存插槽, 本主板支持最大內存容量16GB

在板視頻：支持DVI、VGA、HDMI顯示，支持單獨顯示、雙顯復制、雙顯擴展輸出；

在板LAN: 提供2個10/100/1000Mbps網絡接口,LAN1可支持網絡喚醒、網絡啟動和AMT8.0功能。

在板音頻：采用HDA標準，支持MIC-IN/LINE-IN/LINE-OUT SPDIF(可選)、5.1 聲道(可選)或雙通道功放功能(可選，單通道功率2W)。

存儲控制器：提供1個TPM接口、4個SATA 2.0接口、2個SATA3.0接口，支持熱插拔功能

多I/O接口：提供 12個USB 2.0接口、1個PS/2鍵盤鼠標接口、1個16路數字I/O接口，提供10個串口，其中 COM2支持RS-232/RS-422/RS-485模式選擇；

看門狗定時器： 1-255秒或分，255級，看門狗超時中斷或復位系統

擴展總線：提供4個32位PCI插槽，1個PCIe X16插槽，1個PCIe X4插槽 ,1個PCIe X1插槽

電源：ATX電源

工作溫度: -5°C－ 60°C

相對濕度: 10% － 95%,非凝結

外形尺寸：305mm（長）×224mm（寬）

六、結論

由于當代中國產業結構的現狀，工業依然占據著國民經濟的主導地位，而相關的工業城市的環境治理工作成為了政府工程的一項重要環節，研祥立足本土，志在推動社會主義特色的現代化建設中扮演重要角色，緊貼國情，為政府工程的實施提供完整的解決方案，實現先進科技力量本土化，配套設施信息化。
