一.系統概述

智能交通電子警察是集交通管理、指揮調度、信息采集、數據共享、平臺交換于一體的系統化工程，包括綜合指揮系統、網絡通訊系統、地理信息系統、交通信號控制系統、視頻監控系統、警車定位系統、電子警察自動拍攝系統等12個方面的功能。它是利用先進的圖像處理技術、新一代信息傳輸技術、集成控制技術和智能管理技術等現代高科技手段開發的電子儀器系統，安裝于城市交通路口或移動警車上，24小時全天候?qū)`章闖紅燈的機動車輛進行拍照。

二.系統構成

整個系統由五個單元組成即檢測單元、圖像捕捉單元、攝像單元、車牌自動識別單元及網絡管理單元。檢測單元：主要采用測速雷達檢測方式。攝像單元：每一個車道采用2臺攝像機進行監控，1臺用于全景拍攝，另外1臺用于近景拍攝，將車牌號碼記錄下來。夜間照明采用CAD常亮光源。圖像捕捉單元：該單元由1臺研越嵌入式工控機（MIS-3506）和專用軟件組成，主要完成圖像捕捉，車流量計算及車速計算等任務。系統捕捉到的圖像以BMP的文件格式存儲于現場的特種計算機內。專用軟件可對圖片進行放大處理，完成查詢、統計、打印等功能。車牌識別單元：配合使用自動識別軟件，可對車輛進行稽查，當“黑名單”車輛出現時，系統會立即發出報警信號。網絡管理單元：通過專用軟件并利用遠程通訊網絡對前端設備進行操控、記錄查詢、數據交換及“黑名單”數據刷新等。在具備光纖等寬帶通訊線路的情況下，圖像捕捉單元可以移植在遠端的監控中心。

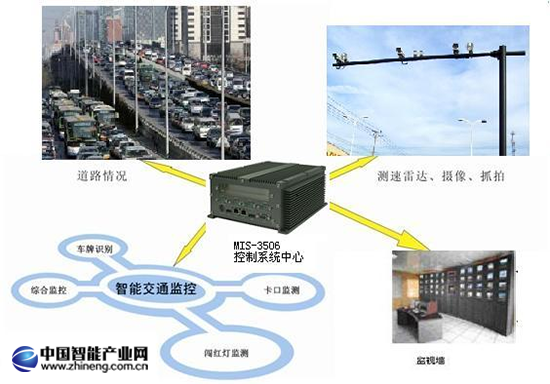

系統框圖

三.系統功能

1.車輛檢測記錄：全天候24小時監視與記錄過往的每一輛機動車的車型、顏色、牌照，并進行車牌號碼自動識別，數據庫自動刷新，循環記錄。

2、測速功能：系統可精確檢測于記錄每天過往機動車的行駛速度，當有超速行駛車輛時，系統自動報警并將照片連同車速數據一起記錄到違章數據庫內。

3.車流量檢測與統計：提供精確的以小時為單位的車流量統計數據，可為交通管理部門提供直方圖式的車流量報表。

4.黑名單車輛稽查：系統對每一張車輛近景照片進行車牌自動識別，并將識別結果快速與黑名單車牌對比，如有相同，系統立即報警，并顯示車牌號碼及黑名單車牌類型。

5、遠程通訊及管理功能：在具備遠程通訊線路的情況下，可在監控中心的計算機對前端設備進行操控，并隨時更新黑名單數據庫，并可將前端數據庫內的圖像資料、車流量數據傳回監控中心。
