項目描述：

地鐵做為現代城市的“供養者”，不僅能夠創造財富商機，同時也能引領著人們的生活方式的改變。但是地鐵事故不斷出現，人員傷亡總數明顯顯上升趨勢。事故折射出是安全施工監測技術和手段的不足，以及施工安全管理和監管力度的欠缺。為了隨時了解地鐵施工狀態，對突發事故進行提前預警，維護地鐵施工的安全和社會穩定，施耐德推出一整套關于地鐵環境監測的處理方案，映翰通很榮幸為其監測方案貢獻一份力量。

系統需求：

•支持多種環網協議 RSTP G.8032 IRING

•環網實時相應小于50ms

•劃分vlan及數據隔離

•支持Drstp

•可以在-45℃或者85℃的環境下長時間保持正常工作

•工業等級大于4級

解決方案:

方案說明：

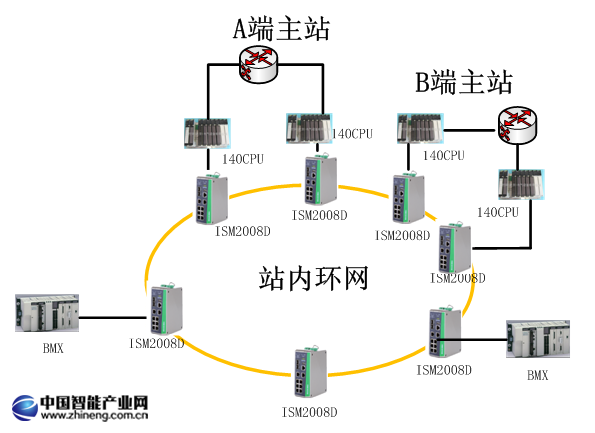

映翰通ISM2008D管理型交換機在地鐵內組成一個穩定的站內環網，環網將所有的施耐德plc和IO點連接起來，實現完整的地鐵環境監測與相應的控制：

•地鐵站內氣體監測

•地鐵站內溫度 濕度采集

•地鐵站內開關控制（燈，電梯，地鐵欄桿門）

•排風口控制

•環網自愈時間小于50ms

•報警系統接入

方案優勢：

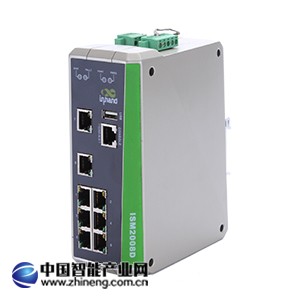

•該方案適用映翰通高可靠性高穩定性ISM2008D系列產品。

•支持RSTP/STP實現環網快速自愈，環網自愈時間小于50ms，能夠與其他品牌的產品

（支持RSTP/STP）混合組網，滿足不同品牌間兼容性組網的應用需求

•ISM2008D具備極高的可靠性，產品通過通過電力科學研究院的EMC檢測及安全認證，工作溫度：-40~85℃， IP40 防護等級，全封閉無縫式金屬外殼，可涂 PCB 保護涂，供電采用18~36VDC寬電壓輸入，連接頭采用電源端子，具有防反接及防過流保護。能夠在嚴酷的環境中可靠、穩定地工作。
