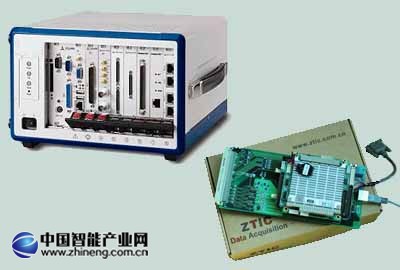

北京中泰研創科技有限公司研制開發了智能采集板，可全面應用于能源電力領域，對采集信號進行自動化控制。

PC104+總線

模入部分：

Ø 輸入通道數：?jiǎn)味?4 路并行采集

Ø 輸入信號范圍：-5V~+5V

Ø 輸入阻抗：大于1M 歐姆

Ø A/D芯片分辨率16位

Ø 精度：優于 0.1%

Ø 采集頻率：每路均可達到450K(可定制特殊頻率)

Ø 啟動轉換方式：內部時鐘定時啟動

Ø 通道切換延遲：同一AD內的通道間為5uS，所有通道的最大時間差為20us。

Ø 采集周期計算方法：所有設定的通道(含開入量)采集一次為一個周期，采用可設置的定周期采樣方式(要求見關于采集頻率的控制)

開關量部分：

Ø 可編程輸入輸出通道：16路(作為16位數據總線D0—D15)

Ø 輸入通道：3路，可中斷，包含以下信號

(1)報警信號輸入1位(采用中斷方式)

(2)保護信號輸入1位(采用中斷方式)

(3)報警和保護信號復歸輸出1位

Ø 輸出通道：17路，包含以下信號

(1)控制總線15位(片選14位寫片選CS1.1~ CS7.1、讀片選CS1.2~ CS7.2，方向1位DIR)

(2)復位信號2位(系統復位輸出1位，手動復位輸入1位)

Ø 驅動能力：10mA/通道

Ø 采集頻率：與AD采集周期同步

Ø 電平方式：TTL
