項目描述：

隨著社會經濟的發展，客戶對供電可靠性的要求越來越高，配電自動化作為配電網監測、控制、信息集成等的技術手段，在配電網運維、調控及運營中得到越來越廣泛的應用。電力二次設備的聯網是電力配網自動化的重要環節，其狀態監控對電網調度、故障監測具有舉足輕重的作用。

系統需求：

•由于變電站的特殊環境和自動化系統的要求，變電站自動化系統內的通信網絡必須具備快速的實時響應能力，很高的可靠性，優良的電磁兼容性能以及很高的安全性。

•通信網絡需要支持故障隔離和通信快速恢復。

•由于參與通信的節點數量巨大、分布廣泛，要求通信系統便于建設、具有良好的可擴充性和可維護性。

映翰通工業以太網方案：

使用映翰通工業級交換機InSwitch，基于國際標準協議ITU-T G.8032v2組成快速冗余光纖環網。

方案描述：

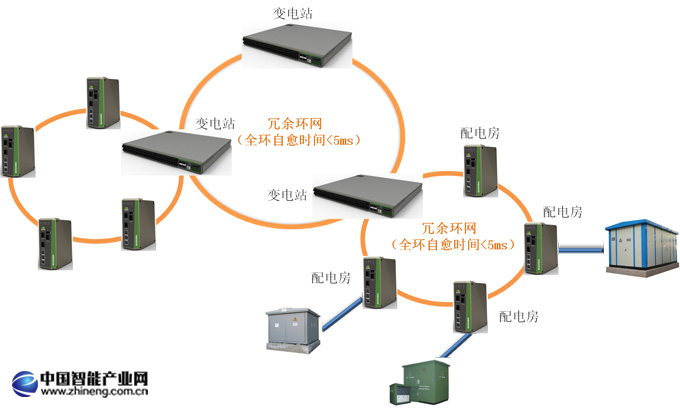

l以調度中心及各個變電站為骨干節點，構建配電自動化骨干網絡系統。

l以各個變電站為中心，構建配電自動化次環網或接入網絡，組成多個環形網絡。每個環網全網自愈時間均小于5ms。

l每個環網可以在后期靈活擴展節點。

l構建的二層環網將配網中DTU、FTU等二次設備與調度中心連接，實現遙控、遙信、遙測以及二次設備數據采集等業務。

l網管平臺提供拓撲自動發現、批量配置等功能來簡化工程的實施和維護。

方案優勢：

l基于國際標準協議ITU-T G.8032v2兼容性強，可與其他廠商支持G.8032協議的的設備混合組環。

l快速自愈,低于5ms的環網故障恢復時間，保證配電網設備與主站之間的可靠通信。

lInSwitch具備極高的可靠性，產品通過行業最高等級電磁兼容性檢測，工作溫度：-40~85 ℃，全鋁合金無縫外殼，IP40防護等級，能夠在嚴酷的環境中可靠、穩定地工作，構建工業以太網為配電網提供可靠穩定的通信網絡。

l采用低功耗設計，在常規電源斷電，只使用電池供電的情況下能夠正常工作，容災能力保證配電通信網絡的可靠性。

l靈活的端口配置選擇，滿足客戶多種需求。

l交換機集中管理，提高配電網的運維效率。
