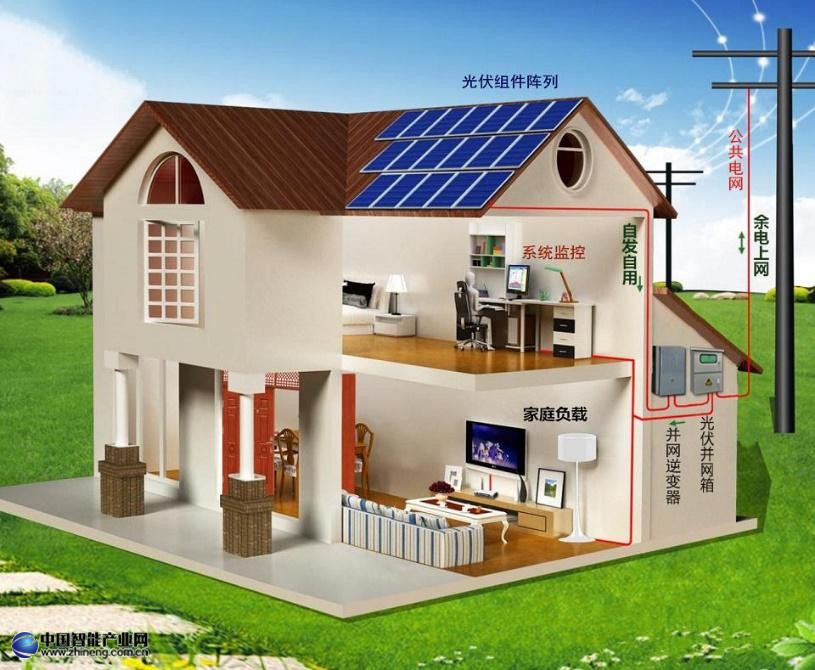

近年來，隨著光伏行業日益增長的需求。光伏并網箱主要用于分布式光伏電站項目的并網保護，一般接在家用光伏逆變器出線端，對整個線路進行過欠壓、過流、短路、漏電保護，同時內置計量電表對光伏并網電能進行計量。根據國家電網分布式光伏并網管理辦法，并網箱是戶用光伏電站的必須配置，主要起到線路電氣保護，電能計量以及過欠壓保護三大作用，線路示意圖如下：

XHB-PHAC-001光伏并網箱功能特點：

1、失壓跳閘，檢有壓合閘：內置并網用重合閘開關，能夠檢測線路電圧進行過欠壓保護，在微型斷路器基礎上增加了失壓跳閘，有壓合閘，延時合閘的功能，支持戶用發電系統的孤島保護，符合國家電網要求。

過欠壓保護：170V-270V（5V）

動作時間：分閘<0.2s，合閘<0.3s

自復位合閘延時：60s

額定電壓：230V

額定電流：最大63A

級數：2P/3P/4P

2、線路保護：箱體可對線路過流、短路、漏電保護及電源防雷保護，同時具備自動重合閘功能，對安裝在戶外的并網點，尤其是扶貧項目，大大節省了人工維護工作。

3、電能計量：并網箱留下了安裝國網表的空間，可根據用戶需求安裝電表計量并網電能。

核心部件及結構圖

1、光伏并網箱可內置三款過欠壓保護器，XHB-APS/2-32A、XHB-RCAR S100、XHB-APS/3，分別滿足單相、三相配電環境，同時對線路進行可靠的保護。

電壓檢測精度高達0.2%（5V以內）

失壓跳閘、回復供電自動合閘

快速分合閘迅速，電子式及斷路器兩類，分段能力強

恢復供電后合閘動作可設置延時

導軌式安裝，體積小巧、便于施工

2、全鍍鋅板箱體、結構緊湊、IP45強度更可靠，內部接線工藝精湛，配置有國網認證的雙向計量電表、防雷器及開關附件，整個箱體雙開門設置，觀察視窗，美觀大氣。

光伏并網箱選型指南：

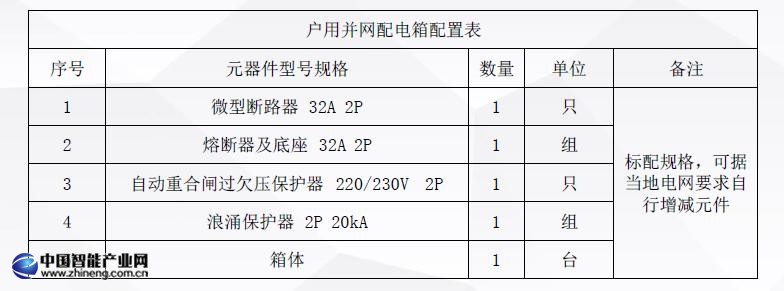

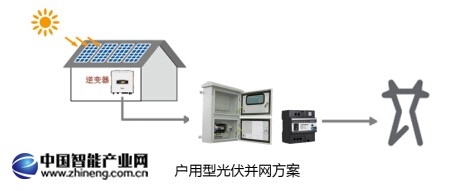

1、戶用項目，單相/三相，功率<10KW

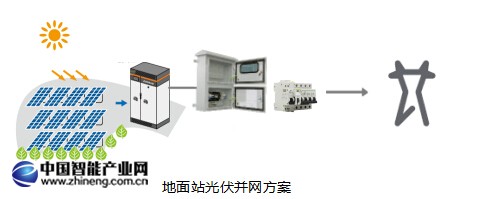

2、地面站項目/大型商用項目，三相，功率<20KW

3、核心部件對并網斷路器選型指南：

分布式電源并網點應安裝易操作、具有明顯開斷指示、具備開斷故障電流能力的斷路器。斷路器可選用微型、塑殼式或萬能斷路器，根據短路電流水平選擇設備開斷能力，并應留有一定裕度，應具備電源端與負荷端反接能力。專用開關應具備失壓跳閘及低電壓閉鎖合閘功能，失壓跳閘定值宜整定為20%UN、10秒，檢有壓定值宜整定為大于85%UN。

分布式電源以380/220V電壓等級接入公共電網時，并網點和公共連接點的斷路器應具備短路速斷、延時保護功能和分勵脫扣、失壓跳閘及低壓閉鎖合閘等功能，同時應配置剩余電流保護。

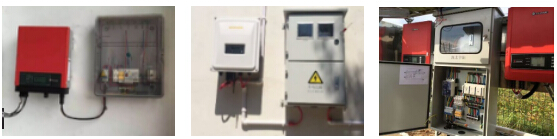

應用案例

產品獲得12個省光伏入圍選型，列入安徽、江西、湖北、江蘇、吉林等地光伏成套企業技術標準。重點項目：合肥陽光電源光伏扶貧項目、南京中環自動化、南通沃太能源戶用光伏項目。
