項目介紹

在人口密集的地區和發達國家，Internet寬帶服務已經相當普及，不過對于一些偏遠地區和落后國家來說，仍然還無法使用寬帶網絡，因此一些企業開始研究如何為這些區域提供可靠而又成本相對較低的寬帶服務。其中，決定采用哪種最佳技術來解決“最后一公里”連接的問題是一個核心課題。因為成本高昂，在這些偏遠區域進行有線系統的安裝與使用是不太可行的，而無線則是一個最佳候選方案。在本案例中，我們將描述一個采用電力線提供無線寬帶服務的試點項目，該方案結合配電電網基礎和Wi-Fi無線技術創建了一個可靠的、高網絡容量的低成本通信網絡。電力線寬帶通信（BPL）技術的最主要優勢就在于，通過利用現成的電網完成“最后一公里”的網絡接入，不需要創建單獨的通信網絡。

系統需求

• 通過SNMP協議控制所有的I/O狀態
• 基于以太網通信狀態的事件響應控制
• 支持周期控制
• 遠程下載配置程序和固件

在IT領域，工程師喜歡使用SNMP協議來管理信息和控制設備。一般情況下，SNMP只能用
于網絡設備管理，但通過Moxa的ioLogik模塊，IT工程師現在也可以用SNMP來監視物理I/ O信號。

Moxa的解決方案

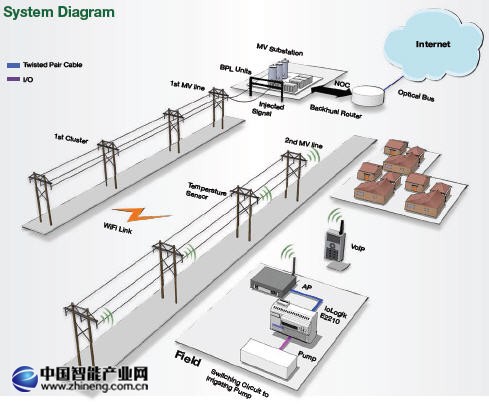

利用現有的電網，通過Wi-Fi無線網絡技術為最終用戶提供了寬帶訪問服務。有了Wi-Fi技術，現在不再需要低壓電力線接入。通信數據包沿著電力線與電流一道傳輸，其傳輸頻率為1～34MHz，而電流傳輸頻率為50或60Hz。用戶可以使用Wi-Fi無線連接BPL通信網格。BPL網絡已經安裝在總長度70km的兩條中壓輸電線上，包括110個BPL監視單元。此外，Moxa的ioLogik E2210模塊安裝在每個BPL單元中。系統結構圖顯示了ioLogik是如何監控Wi-Fi通信狀態的。當通信丟失，ioLogik將自動重啟Wi-Fi無線節點，同時ioLogik發出 一個脈沖輸出信號，觸發電力鐵塔的信號指示燈。這樣，工程師通過SNMP可以從中央控制室監視所有的I/O信號，用戶還可以利用SNMP協議遠程控制灌溉泵。

為什么選擇Moxa?

結合IT和工業自動化的特點，Moxa提供了IT友好的智能I/O模塊，讓IT領域工程師能夠使用不太熟悉的控制功能。為了節省成本，Moxa的ioLogik模塊還可以像一個小型RTU那樣在電信、電力和交通等領域使用。

應用產品：ioLogik E2210

• 支持SNMP至I/O
• Click&Go™ 邏輯控制功能，無需編程
• 通過網絡遠程升級，TFTP或ioAdmin（MOXA源以太網管理工具）
